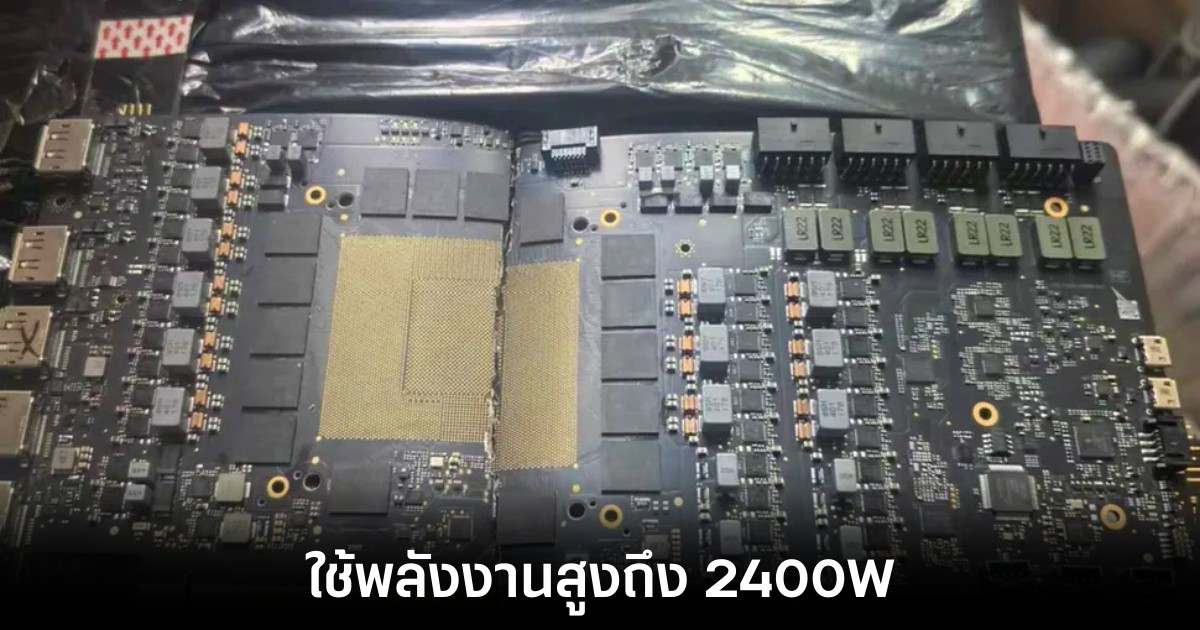

ต้นแบบของ NVIDIA RTX 5090 ได้หลุดออกมาให้เห็นแล้ว โดยมีผู้ใช้งานบน X อย่าง @yuuki_ans เป็นผู้เผยแพร่ภาพที่แสดงให้เห็นดีไซน์ของบอร์ด GPU ในช่วงต้น ๆ ของการพัฒนา ซึ่งอาจถูกใช้เพื่อทดสอบภายในบริษัทหรือโดยพันธมิตรทางการผลิต โดยแม้เครื่องตัวอย่างในภาพจะถูกตัดครึ่งจนไม่สามารถใช้งานได้อีกแล้ว แต่มันก็เผยให้เห็นรายละเอียดบางส่วนที่น่าสนใจเกี่ยวกับการออกแบบและโครงสร้างภายใน
หนึ่งในจุดเด่นของบอร์ดตัวอย่างนี้คือการมี ไฟเลี้ยง 4 พอร์ตแบบ 16 พิน ซึ่งแตกต่างจากเวอร์ชันที่วางขายจริงที่คาดว่าจะมาพร้อม 3 พอร์ต หรือแค่สองพอร์ตตามรุ่นมาตรฐาน โดยสาเหตุที่ออกแบบมาเช่นนี้ อาจเป็นเพราะ ต้องการกระจายพลังงานเพื่อลดความร้อน เพิ่มเสถียรภาพ และป้องกันปัญหาหากพอร์ตใดพอร์ตหนึ่งเกิดขัดข้องระหว่างใช้งาน
การใช้หัวแปลงไฟสี่ตัวหมายความว่าบอร์ดนี้สามารถดึงพลังงานได้มากถึง 2,400 วัตต์ ซึ่งเทียบได้กับการทำงานของ เครื่องทำความร้อนสองเครื่องที่เปิดพร้อมกัน
แน่นอนว่านี่เป็นจำนวนที่ใหญ่มากสำหรับ GPU เดียว และคงไม่เหมาะกับเกมเมอร์ทั่วไป เพราะ การใช้ไฟขนาดนี้จะต้องอาศัย PSU ระดับ 3,000W+ และระบบระบายความร้อนที่เหมาะสม
แต่ถ้ามองในแง่ของตลาดเฉพาะกลุ่ม เช่น AI, HPC (High Performance Computing) หรือ CG/VFX Rendering ความแรงระดับนี้ก็อาจจำเป็น
นอกจากนี้ บนบอร์ดยังมีพอร์ตอื่น ๆ อยู่รอบ PCB รวมถึง หัวต่อพัดลม USB Headers Diagnostic Pins สำหรับตรวจสอบสถานะการทำงาน และ เอาต์พุตวิดีโอ 5 พอร์ต แทนที่จะเป็น 4 พอร์ตตามปกติ ซึ่งอาจเป็นเพราะการตั้งค่าเฉพาะสำหรับการทดสอบในโรงงาน
ส่วนหนึ่งของโมดูลหน่วยความจำบนบอร์ดดูคล้ายกับ RTX 5090 รุ่นที่ทราบกันดีอยู่แล้ว แต่ยังไม่สามารถยืนยันได้ว่ามีการติดตั้งหน่วยความจำเพิ่มเติมไว้ด้านหลังบอร์ดหรือไม่ หากเป็นเช่นนั้นจริง บอร์ดตัวนี้อาจเป็นตัวอย่างเบื้องต้นของ RTX 5090 Ti หรือแม้แต่เวอร์ชันสำหรับใช้งานระดับมืออาชีพอย่าง RTX PRO 6000 Blackwell
เมื่อเดือนมกราคมที่ผ่านมา มีรายงานของต้นแบบ RTX 5090 อีกตัวหนึ่งที่มี 2 หัวแปลงไฟ 16 พิน (12V-2×6) และรองรับ TDP สูงถึง 800 วัตต์ ซึ่งมากกว่า RTX 5090 รุ่นที่คาดการณ์ไว้ที่ 575 วัตต์ ถึง 39%
บอร์ดตัวอย่างนั้นใช้ GB202 GPU ซึ่งเป็นชิปเดียวกันกับ RTX 5090 แต่มี CUDA Cores ถึง 24,576 มากกว่า RTX 5090 ที่คาดว่ามี 21,760 cores พร้อมความเร็วคล็อกที่สูงกว่า และหน่วยความจำ GDDR7 ขนาด 32GB บน bus interface 512-bit
